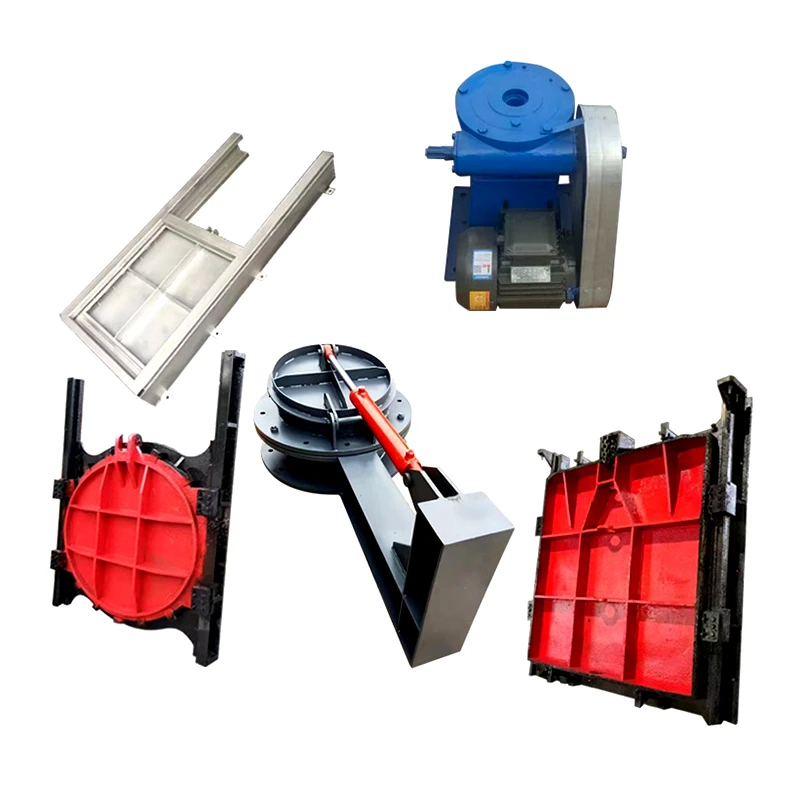

Клапан ворота шлюза

Пневматический качающий диск керамический кормный клапан принимает высококачественную сложную конструкционную керамическую уплотнение. Пневматический качающий диск керамический кормный клапан с высокой механической прочностью, сильная стойкость к истиранию, длительный срок службы и компактная структура, которые могут быть установлены под любым углом.

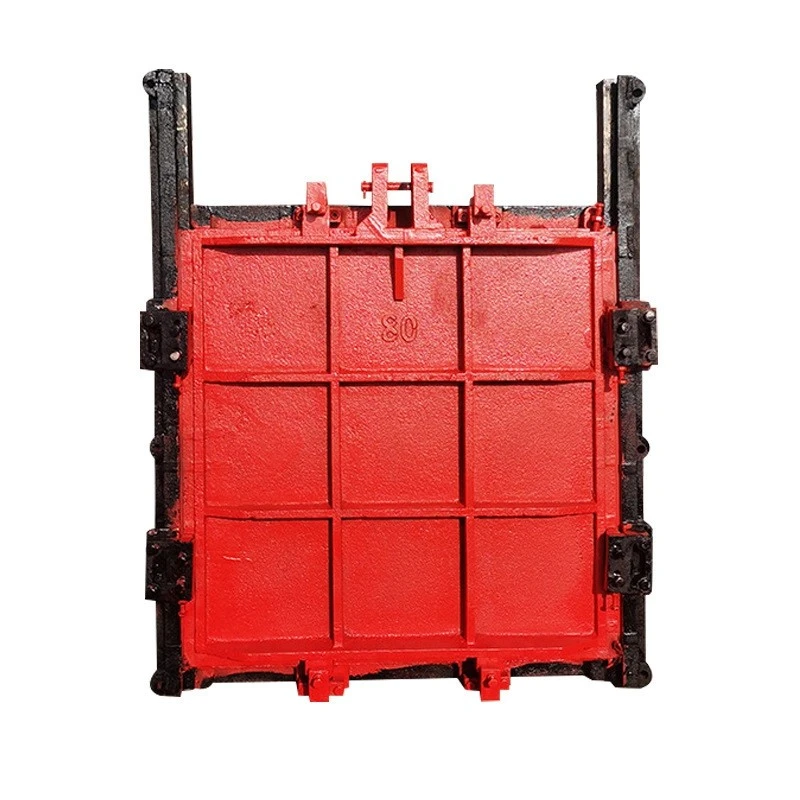

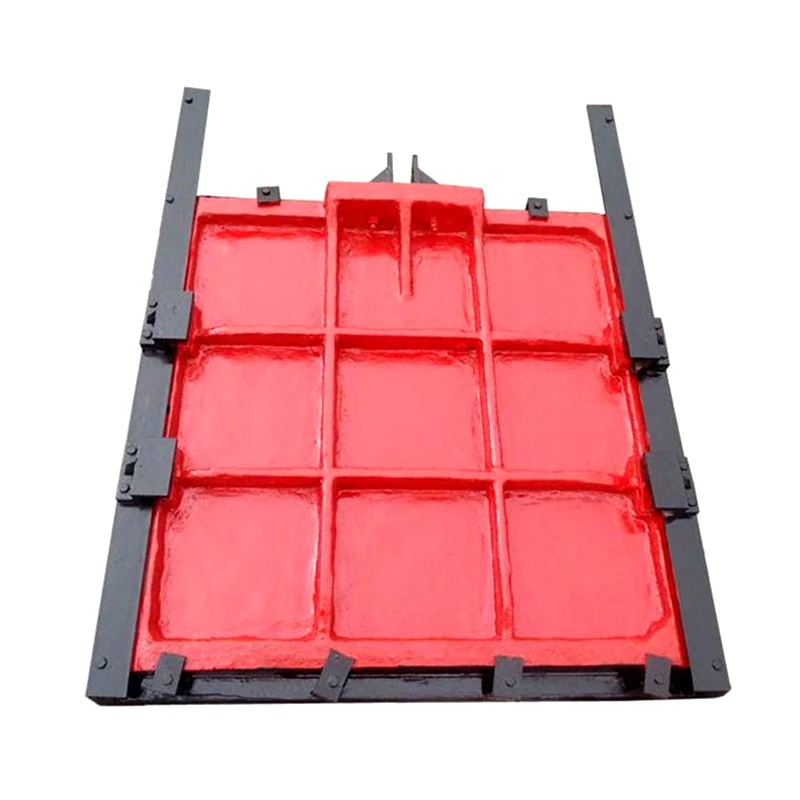

Затворы Penstock/ Sluice, также названные в качестве настенных, канальных скользящих ворот, ворота управления водой, которые можно использовать для выключения или управления средой, такой как суспензия масла для воды в скважинах, резервуарах, канала, выходы труб. Для муниципальных, сточных вод, ирригации, электростанции. Penstock обычно является квадратным или прямоугольником, иногда круглой углеродистой стали, изготовленной из нержавеющей стали конструкции с легким весом и плотным уплотнением.

Пенсотак или клапан шлюзового затвора описывается как клапан, который использует диск в форме затвора или клина, который скользит перпендикулярно потоку жидкости в или из трубопровода. Когда затворный клапан полностью открыт, диск клапана затвора полностью отделен от потока. Клапан контролируется T-ключом, ручкой с помощью Cranked или Electro Motor.

Различные размеры и специальные типы доступны по запросу.

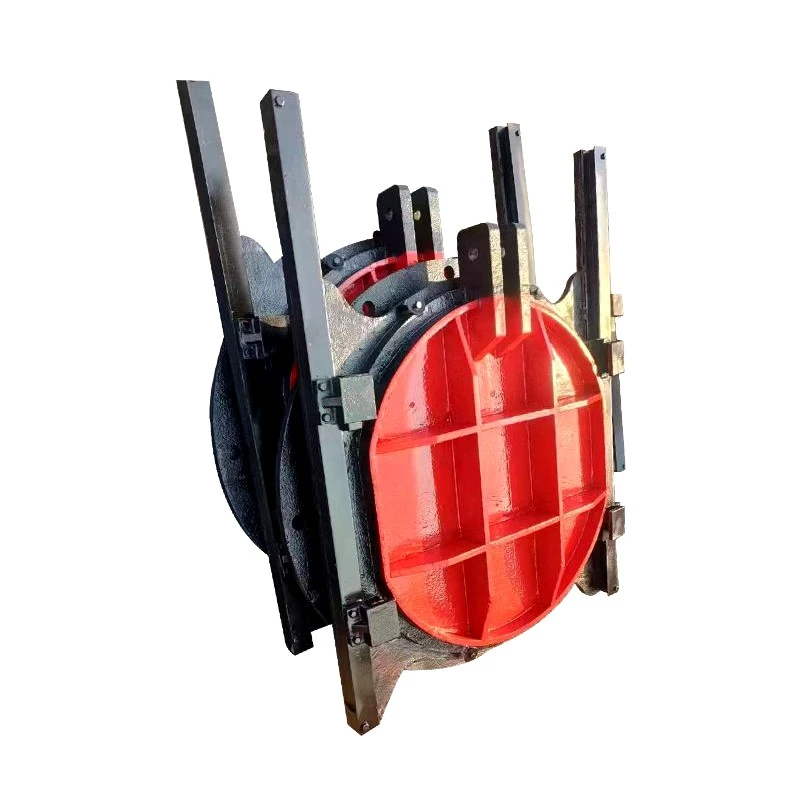

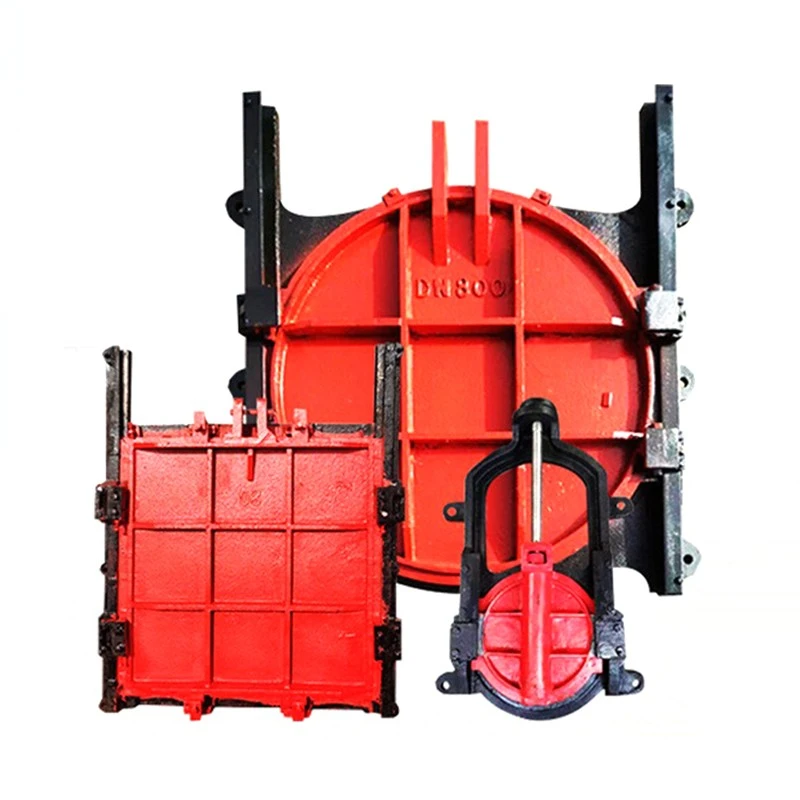

Размер: от 150 × 150 мм (6 "x6") до 3000 × 5000 мм (125 "x200"), установленная на стене / канал, установленная / канал встроенный / круглый люк. Доступно в широком диапазоне размеров и для множества различных головок давления

Рейтинг давления: макс

Рабочая температура: 0 ~ 120c

Рабочая голова:

Uni-направление: 10 м ВКЛ/ВЫКЛ ВОДА ВОДА ВОДЕ

Bi-направление: макс. 10 м ВКЛ/ВЫКЛ ВЫКЛАВАЕТ ВОДА В ОБОМУ направления

Подключение/установка: настенный монтинг, канал, встроенный канал, фланце и т. Д.

Положение ворот: вверх открыт, вниз.

Материал рамы тела: углеродистая сталь, нержавеющая сталь, дуплексная сталь, алюминий, сплав, железо, 304 304 л, 316/316L, 904L, 2205, 6063, 5052 и т. Д.

Материал диска клапана: нержавеющая сталь, сплав

Зерновое кольцо: резина, EPDM, NBR, FPR, нержавеющая сталь, медный сплав

Проектирование и производство: BS7775, AWWA .501, CJ/T 3006-1992 ANSI AWWA C561

Работа: маховик, коробка передач, пневматическая, электрическая или гидравлическая, цепочка и так далее. голый вал с верхним фланцем ISO

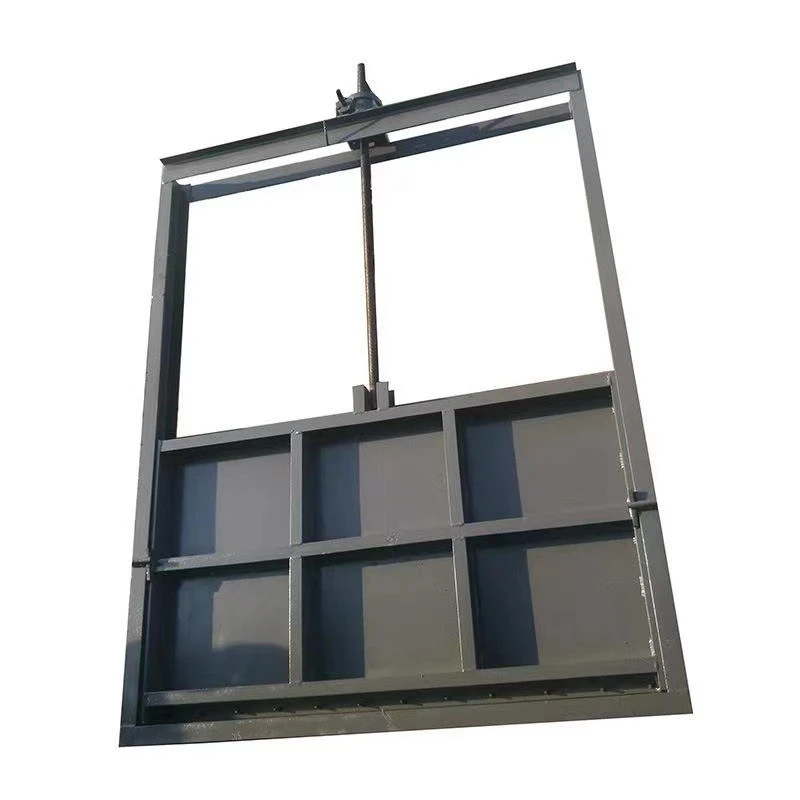

Клапаны затвора Sluice предназначены для управления потоком или уровнем жидкости, состоящей из скользящего затвора: контролируется механически управляемым шпинделем, движущийся

Вертикально над апертурой в раме, которая закреплена на структуру.

Обычно используется для контроля уровней воды и потока

ставки в реках и каналах, а также используются в сточных водах

очистные сооружения и для восстановления минералов в добыче

Операции и в водяных мельницах.

Изготовление:

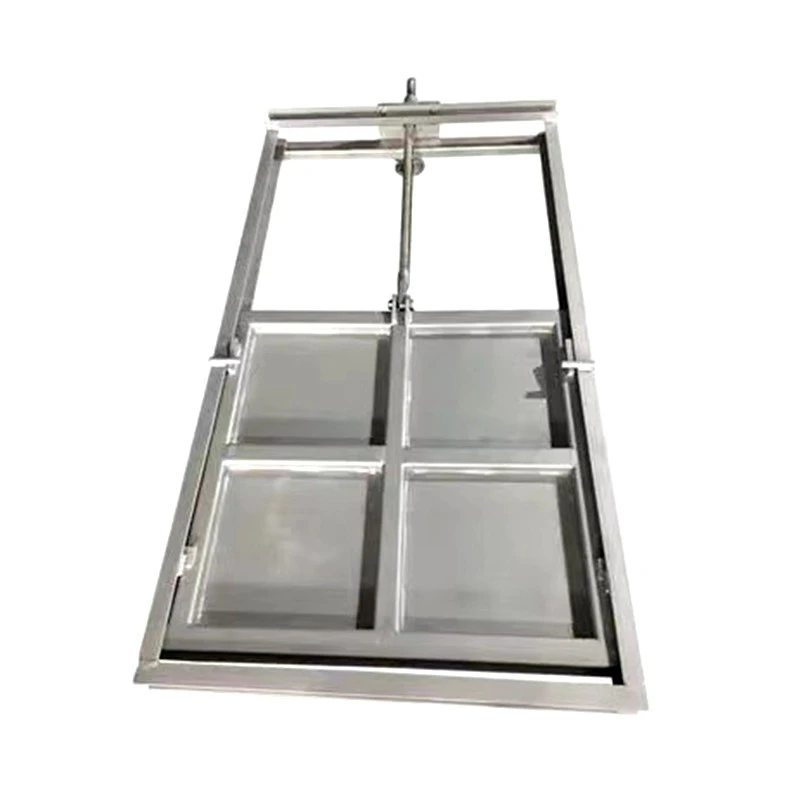

Наши индивидуальные ворота изготовлены в нержавеющей стали типа 304 или 316, в размерах от 100 мм квадрата до 2750 мм x 5000 мм для нулевой утечки, плотной производительности отключения для сидячих или безсказанных головок до 6 м (большие размеры доступны по специальному запросу). Материалы сидений - это неопрен или EPDM.

Монтаж:

Конструкции ворот включают в себя стили отверстия или закрытия вниз для прямой стены, наперма или канала (с использованием BNW Boxout для ворот каналов), со стендом или стандартными сиденьями, а также восходящими или нерасположенными стебли. Работа может быть ручной (гайки, маховик или рукоятка с помощью или без снаряжения) или питается электрическими, гидравлическими или пневматическими приводами. Ворота BNW Sluice могут быть непосредственно установлены на бетон, однако для новых установок ворот, более 599 мм, мы рекомендуем включить наплык стен BNW для достижения идеальной поверхности для раствора с нулевой утечкой.
