Температура носителя: высокая температура, -20 ~ 180 градусов
Власть: ручное
СМИ: пар, вода, газ
Размер порта: 25 мм -320 мм
Структура: уменьшение давления

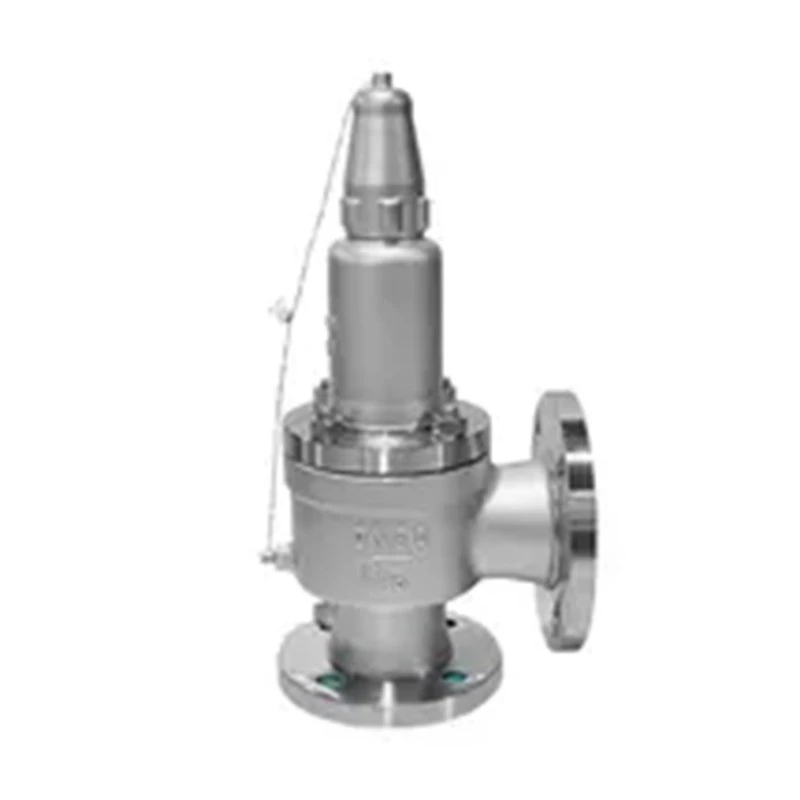

Название элемента: клапан рельефа давления в паре
Печать: PTFE
Материал тела: латунь/ нержавеющая сталь/ WCB/ CF8M
MOQ: 1 шт
Стандарт фланца: AS, GB, DIN, JS
Тема: фланце
Сертификат: CE, ROHS, ISO9001, TUV
Применение: труба, котел
Клапан снятия давления
Рельефный клапан или клапан снятия давления (PRV) - это тип предохранительного клапана, используемого для управления или ограничения давления в системе; В противном случае давление может нарастать и создать процесс расстройства, сбой инструмента или оборудования или пожара.
По мере того, как жидкость отвлечена, давление внутри сосуда перестанет подниматься. Как только он достигнет давления на переселение клапана, клапан закроется.
Полный открытый тип предохранительного клапана:
1. Размер: 1/2 "~ 20" Мы можем спроектировать для вас в качестве вашего использования.
2. Класс датчика: 150 фунтов ~ 2500 фунтов
3. Standard: API, JB, GB, DIN и т. Д. Или в соответствии с вашими требованиями.
4. Живопись и бренд: мы можем приваривать ваш логотип и рисовать по мере просьба.
5. Основной материал: литая сталь, углеродистая сталь и нержавеющая сталь и т. Д. Мы можем сделать в соответствии с вашими требованиями
Функция:
Безопасный клапан используется для автоматического освобождения материала, чтобы изменить температуру или внутреннее давление системы.
Эти механизмы очень распространены на устройствах, которые используют нагретую жидкость, особенно воду, для создания механической энергии.
Системы, использующие предохранительный клапан, обычно имеют порции с экстремальной температурой, давлением или циркулирующей жидкостью.
Такие устройства, как паровые котлы, обогреватели горячей воды и системы охлаждения, - все используют предохранительные клапаны в качестве метода предотвращения их взрыва.
Когда давление поднимается выше установленного количества или температурных различий, начинает подвергать опасности физическую структуру системы, защитный клапан будет запускать для выравнивания системы
Сбалансированный PSV-это пружинный PSV, который включает в себя сильфоны балансировки диска клапана, чтобы минимизировать влияние обратного давления на выполняемые показатели клапана.
Для обычного предохранительного клапана общее обратное давление не должно превышать 10% от установленного давления при допустимом давлении 10%. Однако можно получить клапан с сбалансированными сильнями, если общее обратное давление (наложенное + встроенное) вырос до 50% от установленного давления.
Каково преимущество сбалансированного клапана с рельефным давлением?
Преимущества:
1, снятие давления не зависит от обратного давления
2, может обрабатывать более высокое встроенное обратное давление
3, защищает пружину и руководящую поверхность от коррозии
Недостатки:
1, Бегли, подверженные усталости/разрыву
2, выпустит легковоспламеняющиеся/токсичные средства в атмосферу в случае разрыва сильфонов
3, Требуется расширенная система вентиляционного вентилятора для вентиляционного отверстия в безопасное местоположение
Критерии отбора:
Если общее обратное давление (наложенное плюс встроенное) не превышает приблизительно 50 % SetPressure
Каково преимущество сбалансированного клапана с рельефным давлением:
Сильня с эффективной областью (AB), эквивалентной площадью сиденья сопла (AN), прикреплена к верхней поверхности диска и к направляющему шпинделя.
Устройство сильфонов предотвращает действие обратного давления на вершине диска в районе сильфонов. Площадь диска, простирающаяся за сильными сильнями и зоной противоположного диска, равна, и поэтому силы, действующие на диск, сбалансированы, а обратное давление мало влияет на давление открытия клапана.
